DYAL-200-01K超声波换能器测试报告

[点击量：3160][来源：湛江风暴注册有限公司技术部]

2016-05-07

      测试内容：DYAL-200-01K型换能器；

      测试条件：
         ①AIRMAR、0.3m、15pulse、Echoｘ10、自发自收；
         ②12V、16V、24V三种电压驱动换能器，换能器一发一收，测试距离5cm、10cm，接收信号不经过放大电路；

      测试结果：

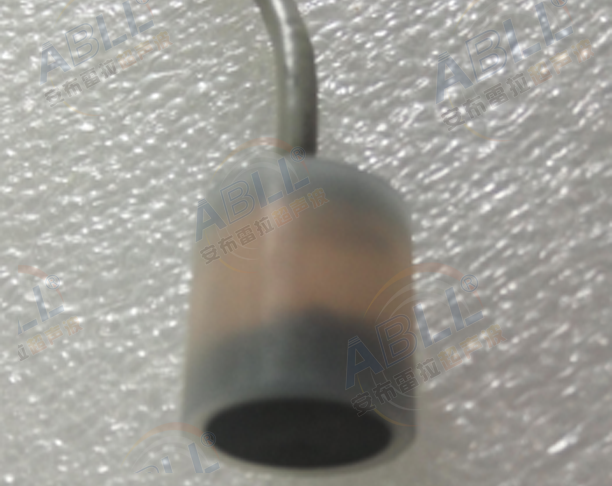

图1：换能器实物图

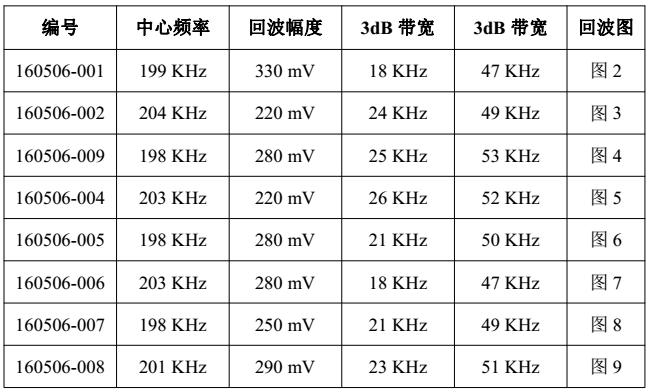

表1：换能器自发自收测试结果


表1中“回波信号”参数，是换能器自发自收，接收得到的一次回波信号经过10倍放大后的值。

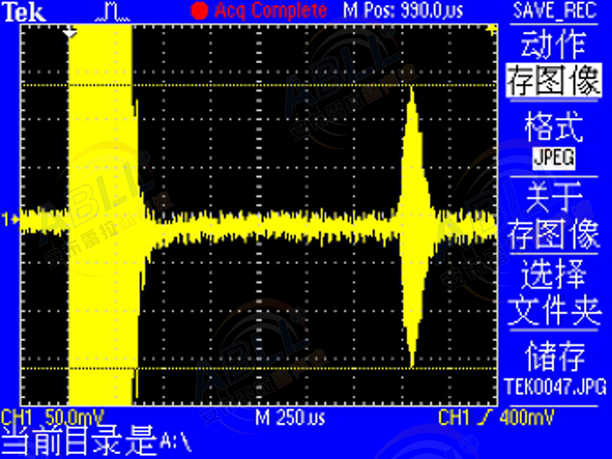

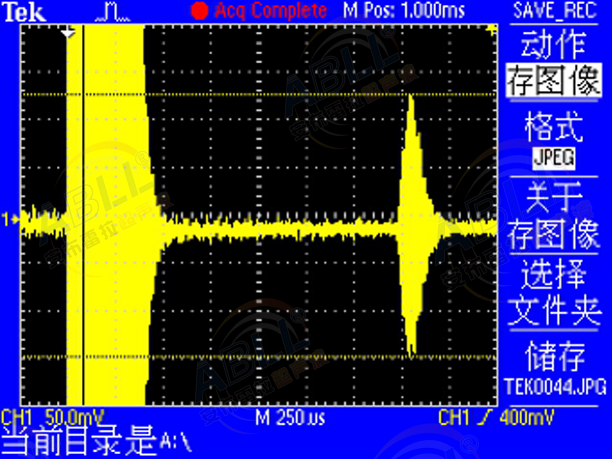

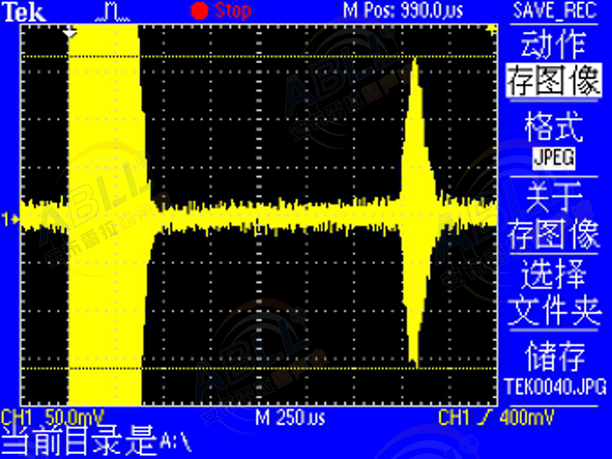

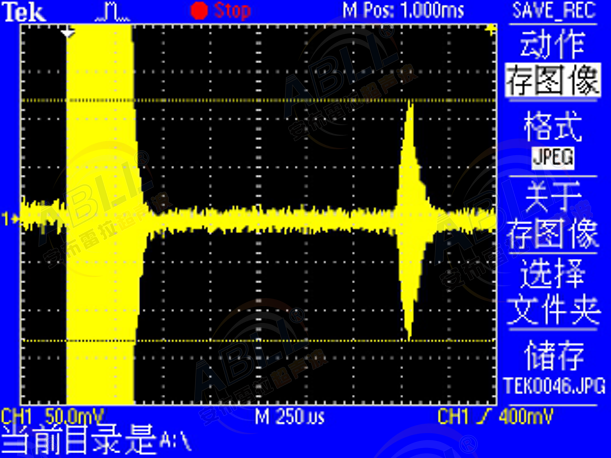

图2：160506-001号换能器信号

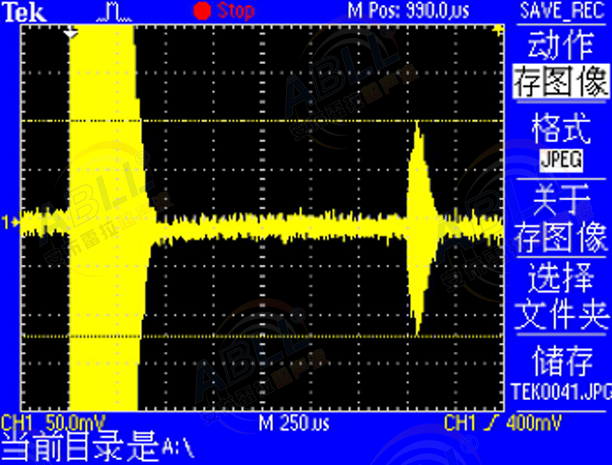

图3：160506-002号换能器信号


图4：160506-009号换能器信号

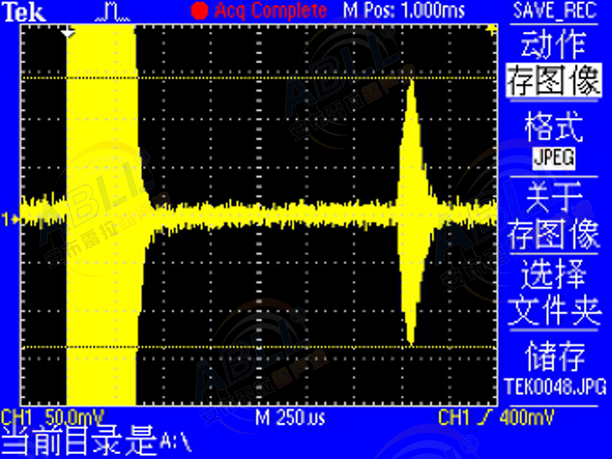

图5：160506-004号换能器信号

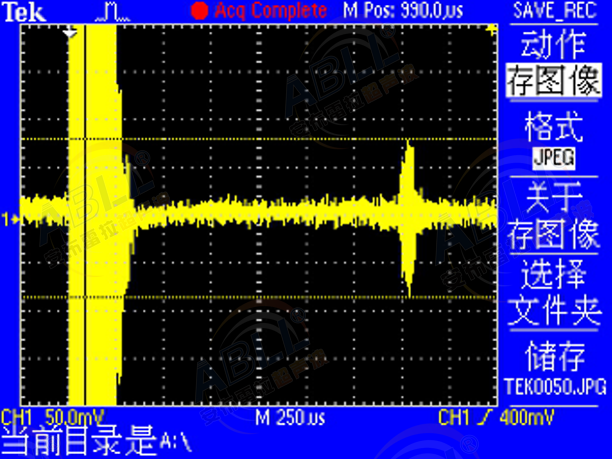

图6：160506-005号换能器信号


图7：160506-006号换能器信号

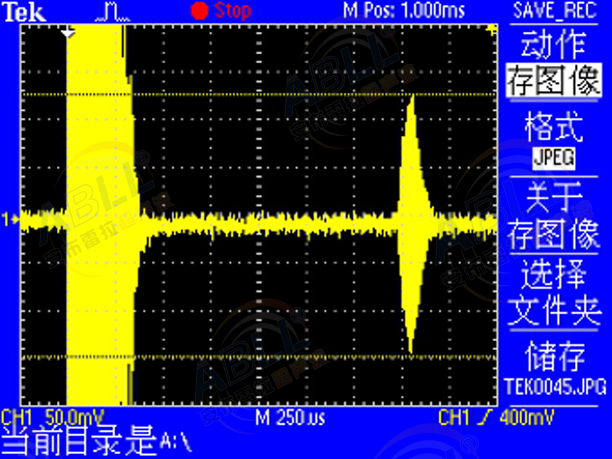

图8：160506-007号换能器信号


图9：160506-008号换能器信号


表2：换能器一发一收测试结果

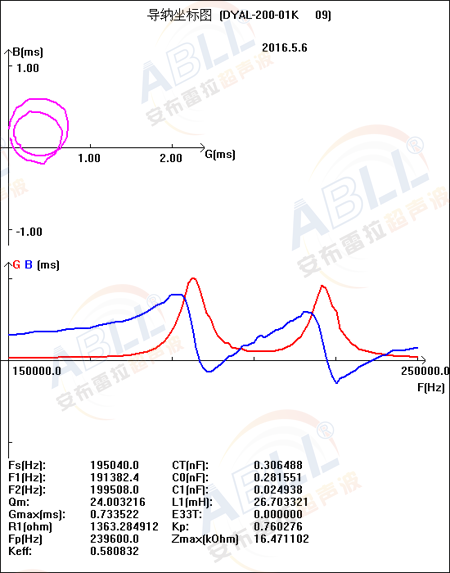

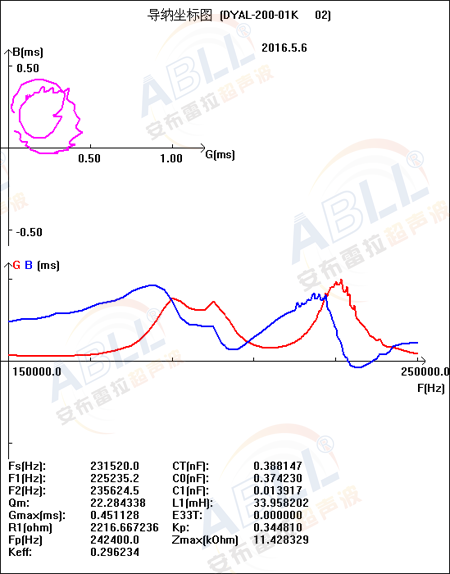

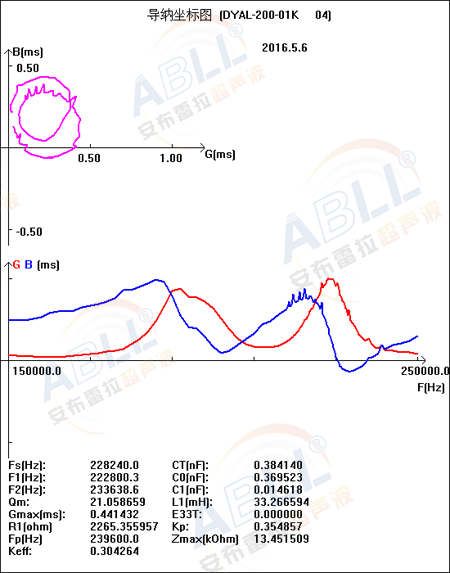

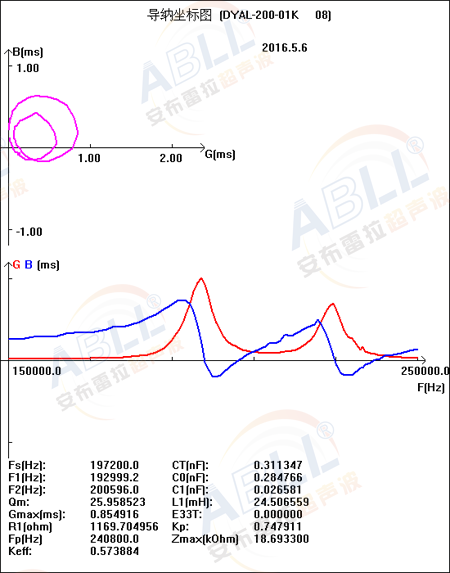

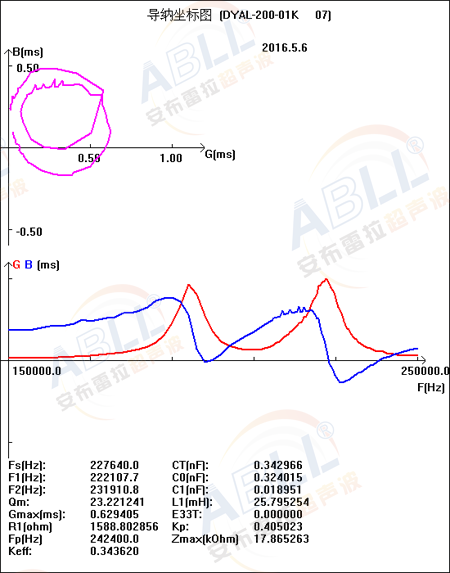

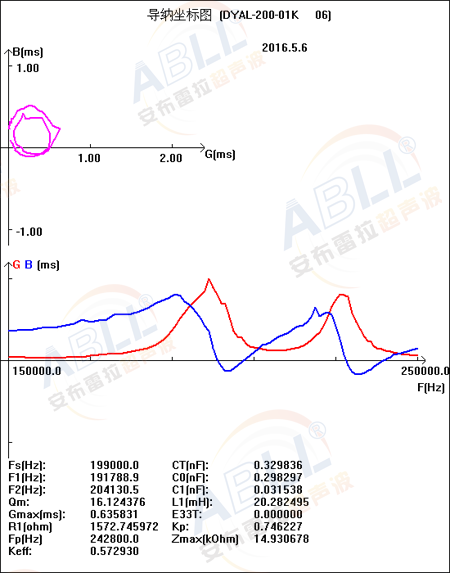

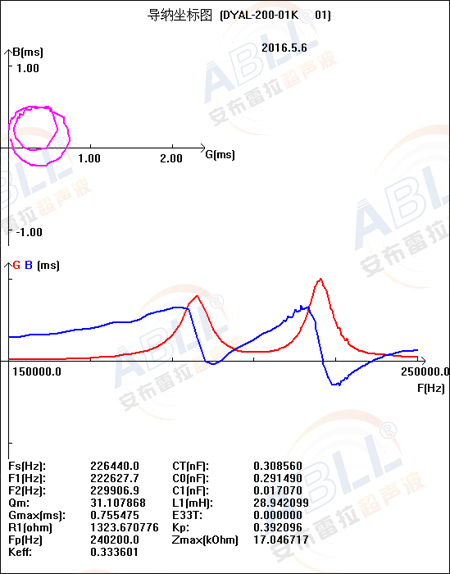

导纳曲线：
